机动车排放检验用OBD诊断仪检定装置

河北中航检测技术服务有限公司

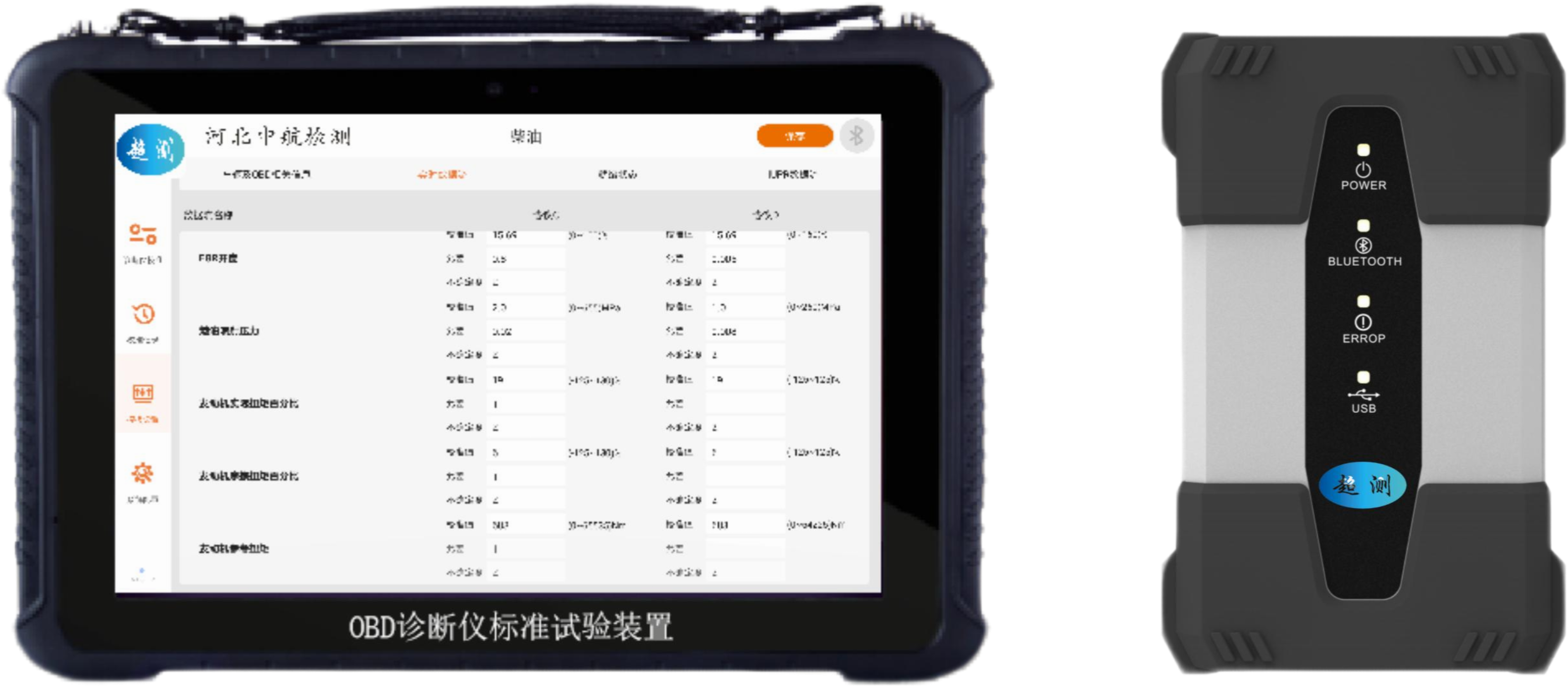

机动车排放检验用OBD诊断仪检定装置 型号：ZHCC-800

机动车排放检验用OBD诊断仪检定装置是我公司依据中国计量协会T/CMA JD 042—2021《机动车排放检验用OBD诊断仪检验项目和方法》，适用校准规范自主研发的用于检定机动车检测站设备的检定装置，覆盖范围广具有测量精度高，操作简单、方便等特点。

n 国家标准：

u GB 18285-2018，汽油车污染物排放限值及测量方法（双怠速法及简易工况法）

u GB 3847-2018，柴油车污染物排放限值及测量方法（自由加速法及加载减速法）

n 环保标准：

u HJ 1237-2021《机动车排放定期检验规范》

u HJ 1238—2021《汽车排放定期检验信息采集传输技术规范》

u HJ 500-2009《轻型汽车车载诊断(OBD)系统管理技术规范》

n 交通行业推荐标准：JT/T 632-2018《汽车故障电脑诊断仪》

l 支持的诊断通讯协议：ISO 9141、ISO 14230、ISO15031、ISO 15765、SAE J1850（VPW、PWM）、SAE J1939、ISO 27145、ISO 13400、 ISO 14229、SAE J1979。

n 基于ISO9141-2通讯协议支持5波特率初始化要求

n 基于ISO14230-4通讯协议同时支持5波特率初始化和快速初始化的要求。

n CAN总线通讯除了支持250kbps和500kbps波特率（ISO15765或SAEJ1939协议或ISO27145），还支持自定义波特率。CAN总线设计也支持ISO CAN FD（即ISO 11898-1）。

l 采用检定局域网结构：

n 主机和下位机都作为检定局域网中的网络节点。采用1个主机带N个下位机的结构，为N个OBD诊断仪同时提供检定接口，可以同时对N个OBD诊

n 断仪进行检定。

n 检定局域网可以在有线和无线之间切换：

u 一般情况下，无线状态方便使用；

u 复杂电磁环境下，使用有线状态可以保证系统工作稳定而高速。

主要技术参数

1、工作条件：

1.1温度：（0～40）℃。

1.2相对湿度：不大于85%。

1.3电源：额定电压（220±22）V

2、技术规格：

2.1 技术指标：

ISO 9141、ISO 14230协议测试参数和指标见表1。

表1 测试参数和指标

序号	参数	单位	测试范围
1	信号输出逻辑“1”	V	供电电压的80%～供电电压
2	信号输出逻辑“0”	V	0～供电电压的20%
3	信号上升跳跃时间	µs	不大于一个比特时间的10%
4	信号下降跳跃时间	µs	不大于一个比特时间的10%
5	总线承受最大直流电压限制	V	能承受20VDC（汽车蓄电池电压是12V）30min内能承受24VDC（汽车蓄电池电压是12V）1min内能承受30VDC（汽车蓄电池电压是12V）
5	总线承受最大直流电压限制	V	能承受36VDC（汽车蓄电池电压是24V）30min内能承受42VDC（汽车蓄电池电压是24V）1min内能承受48VDC（汽车蓄电池电压是24V）

ISO 15765、SAE J1939、ISO 27145协议测试参数和指标见表2。

表2 测试参数和指标

SAE J1850协议测试参数和指标见表3。

表3 测试参数和指标
