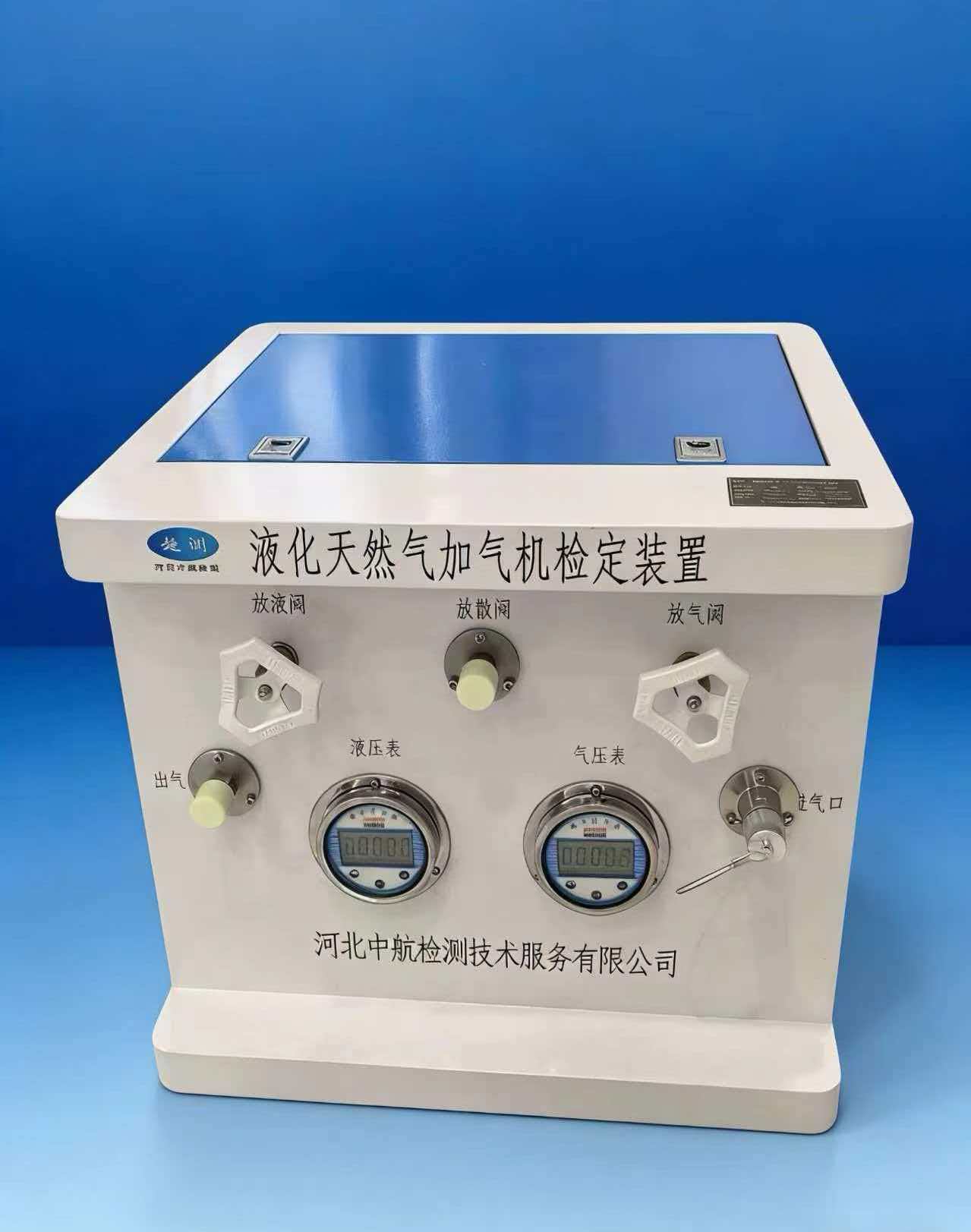

LNG液化天然气加气机检定装置

ZH-JQL液化天然气加气机现场检定装置

一、主要特点

液化天然气(LNG)加气机，是将LNG加注到LNG汽车储气瓶的一种超低温计量设备。ZH-JQL型LNG加气机检定装置是河北中航检测技术服务有限公司最新科研项目成果，是在吸收、借鉴国内外最先进技术的基础上，研制的具有完全自主知识产权的LNG加气机检定装置。

LNG加气机检定装置主要由数据采集系统、LNG质量流量计、加气、回气管路系统、电控系统等几部分组成。LNG加气机检定装置具有高度的自动化、完备的检测功能、高准确度及高度的可靠性能，其参照的技术指标和试验方法主要有NFPA57-2002《汽车用波化天然气(LNG)供气系统标准》、NFPA59A-2001《波化天然气(LNG)生产，储存和装卸标准》等技术标准以及JJG1114-2015《波化天然气(LNG)加气机国家计量检定规程》

二、主要用途

ZH-JQL型LNG加气机检定装置适用于计量部门对LNG加气机开展型式试验、首次检定、后续检定和使用中检验，适合于LNG加气机生产企业对LNG加气机进行整机出厂检定，也是作为即将出台的《液化天然气(LNG)加气机国家计量检定规程》的配套检定装置。

三、组成及功能

LNG加气机检定装置主要由以下几部分组成:

(1)数据采集系统;

(2)防爆电源等电气系统;

(3)LNG质量流量计;

(4)机壳、阀门及管路系统，低温安全阀、低温截止阀、金属软管、加气枪、回气枪、加气枪座、回气枪座、低温工艺管道等。LNG加气机检定装置既可用来对LNG

加气机进行整机检定，也可以对LNG加气机的液相流量计进行单独检定。检定装置的管理系统从功能上可分为整机检定、液相流量计单独检定、检定参数设置、数据库管理与维护、检定证书打印等几部分。

四、技术指标

序号	项目	技术指标
1	装置扩展不确定度	0.3% k=2
2	检定介质	液化天然气(LNG)
3	质量流量	0-80kg/min
4	额定工作压力	1.6MPa
5	设计工作压力	2.0MPa
6	使用环境大气压力	86kPa-106kPa
7	环境温度	-15℃-50℃
8	相对湿度	30%-90%
9	工作电源	DC12V
10	装置重量	83kg

配置清单

序号	货物名称	品牌及产地	型号和规格	技术参数	数量	其他
1	质量流量计	Emerson艾默生	CMF100(DN25 )	准确度等级:0.15 流量:(1-80)kg/min 介质温度:≥-196℃	1台
2	质量流量计	Emerson艾默生	CMF025(DN8 )	准确度等级:0.15 流量:(1~18)kg/min 介质温度:≥-196℃	1台
3	安全阀	四川成空	CRVP-253B( DNO6 )	主要材质:黄铜最高工作压力:1.7Mpa 温度范围:-196℃~+204℃	2件
4	低温截止阀	四川成空	截止阀DN15	材质:CF8 温度范围:-196℃-+80℃	1件
5	压力表	安森	/	最大工作压力:2.5 Mpa 等级:0.2	2台
6	加液枪座	四川成空	/	材质:304不锈钢最大工作压力:2.5 Mpa	1件
7	回气枪座	四川成空	/	材质:304不锈钢最大工作压力:2.5 Mpa	1件
8	防爆电源	国产	DC12V		1个
9	信号转换器	国产	USB232/485	连接32个接口设备	1个
10	机壳	河北中航	整体防锈设计	表面喷塑防锈	1台
11	加液软管	四川成空	11910-156 DN25	材质:304不锈钢最大工作压力:2.5 Mpa	1条
12	加液枪	上海百图	DCJ-25	材质:304不锈钢最大工作压力:2.5 Mpa	1把
13	回气软管	上海百图	5m	材质:304不锈钢最大工作压力:2.5 Mpa	1条
14	回气枪	上海百图	DHJ-10	材质:304不锈钢最大工作压力:2.5 Mpa	1把
15	工业相机	华视	高速工业相机	500万像素	1台
16	镜头	华视	变焦镋头	16mm	1个
17	三脚架	伟峰	不低于160cm高	伸展高度:>160cm 折合高度：60cm	1个
18	检定装置系统	河北中航	ZH-LNG3.2	可对液相、气相单独检定，也可对整机进行检定，自动采集数据并保存打印原始记录及证书	1套
19	笔记本电脑		450 G2	处理器:15内存:4G 硬盘:500G	1台
